Разрывная и рабочая нагрузка: в чём разница и как читать кгс, кН и daN

Разрывная нагрузка показывает, при каком усилии материал или готовое изделие разрушается при испытании. Рабочая нагрузка — это усилие, которое допускается при нормальной эксплуатации. Эти значения нельзя считать одинаковыми: изделие не должно постоянно работать на границе разрушения.

Поэтому запись «разрывная нагрузка 5000 кгс» не означает, что лентой можно безопасно удерживать или поднимать груз массой 5000 кг. Допустимая нагрузка зависит от конструкции готового изделия, способа соединения ленты, фурнитуры, условий эксплуатации и требований нормативной документации.

Для технических лент это особенно существенно. «ТЛ-Про», например, выпускает полиэфирные ленты для стяжных ремней с разрывной нагрузкой отдельных артикулов до 5000 кгс, а для полиамидных технических лент указывает значения до 14 000 кгс. Это характеристики самой ленты, а не автоматически допустимая нагрузка готового ремня, стропы или страховочной системы.

Что такое разрывная нагрузка

Разрывная нагрузка — это максимальное усилие, которое образец выдерживает при испытании до разрушения.

При проверке техническую ленту закрепляют в испытательной машине и постепенно увеличивают растягивающее усилие. В определённый момент структура материала перестаёт выдерживать нагрузку и образец разрывается.

Полученное значение характеризует прочность испытанного материала.

Например:

разрывная нагрузка ленты — не менее 5000 кгс.

Это означает, что при предусмотренной методике испытания образец должен выдержать установленное усилие. Но использовать это число как разрешённую эксплуатационную нагрузку нельзя.

Причина проста: разрыв — предельное состояние, до которого исправное изделие при обычной работе доводить не должны.

Что такое рабочая нагрузка

Рабочая нагрузка — это нагрузка, допускаемая при использовании изделия в установленных условиях.

В документации могут встречаться разные обозначения:

• допустимая рабочая нагрузка;
• рабочая нагрузка;
• предельная рабочая нагрузка;
• WLL — Working Load Limit;
• LC — Lashing Capacity для крепёжных ремней.

Точный термин зависит от назначения продукции и применяемого стандарта.

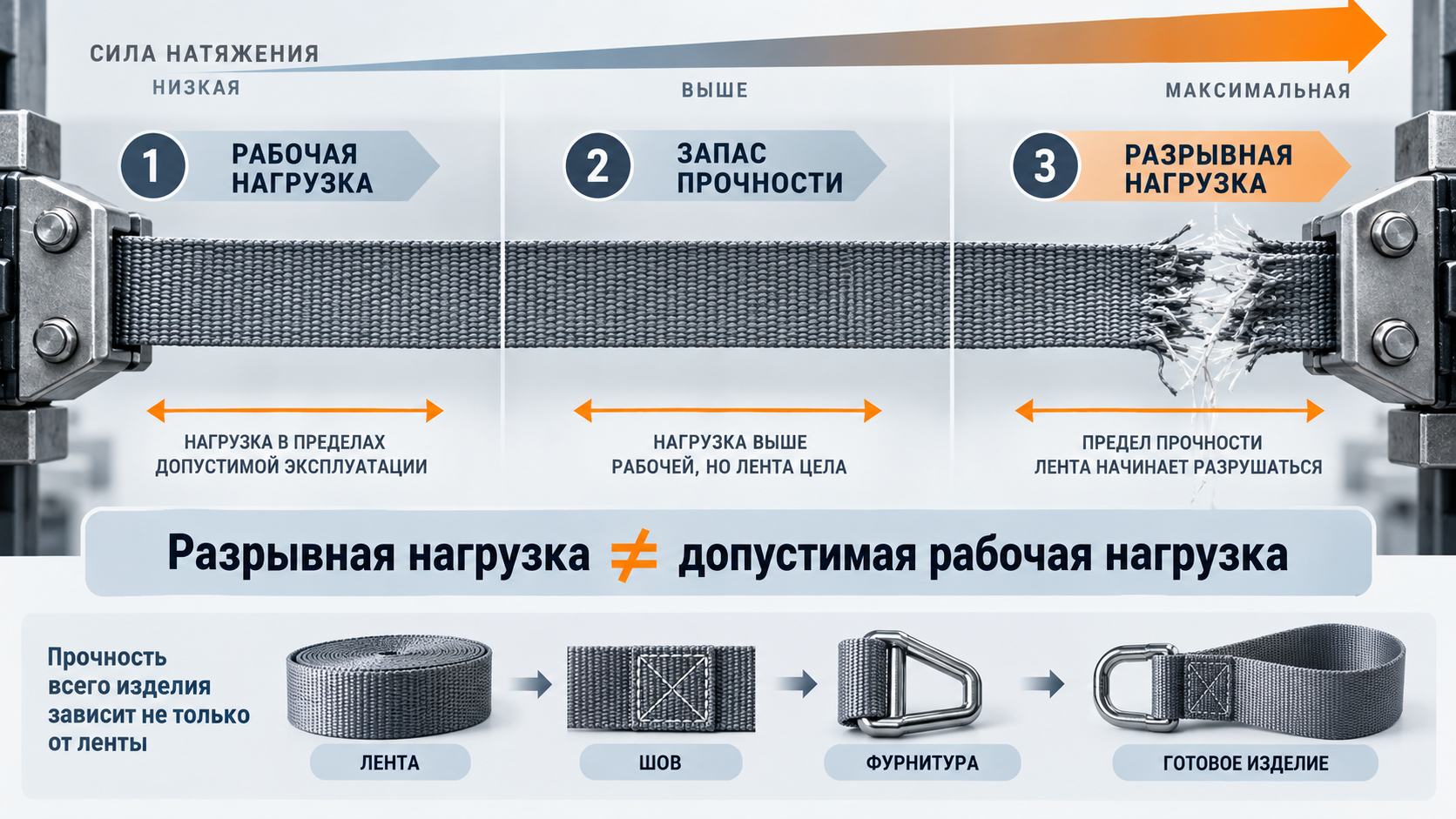

Рабочая нагрузка всегда относится к конкретному изделию и условиям его применения. У ленты как исходного материала может быть известна разрывная нагрузка, но после изготовления ремня появляются дополнительные элементы:

лента → шов → натяжной механизм → крюк или другая фурнитура → готовое изделие.

Прочность всей системы определяется не самым прочным элементом, а тем участком, который первым достигает предельного состояния.

Почему нельзя делить разрывную нагрузку на произвольное число

Иногда рабочую нагрузку пытаются получить по простой схеме:

разрывная нагрузка ÷ 2, ÷ 5 или ÷ 7.

Без ссылки на норматив или расчёт такой подход некорректен.

Коэффициент запаса зависит от того:

• что представляет собой изделие;
• применяется ли оно для крепления, подъёма, страховки или другой задачи;
• какие динамические воздействия возможны;
• каким стандартом регулируется продукция;
• как изготовлены соединения;
• какие требования предъявляются к испытаниям.

Поэтому нельзя установить один универсальный коэффициент для всех технических лент.

У ремня для крепления груза, грузоподъёмной стропы и элемента страховочной системы могут быть совершенно разные требования, даже если исходно используется похожая текстильная лента.

Что такое запас прочности

Запас прочности показывает, насколько предельная способность конструкции превышает нагрузку, допускаемую при эксплуатации.

Упрощённо идею можно представить так:

предельная нагрузка > рабочая нагрузка.

Расстояние между этими величинами создаётся потому, что реальные условия отличаются от лабораторного испытания.

При эксплуатации на изделие могут воздействовать:

• рывки;
• вибрация;
• истирание;
• перегибы;
• неравномерное распределение усилия;
• температура;
• влага;
• химические вещества;
• старение материала;
• повреждения кромок;
• многократные циклы нагружения.

Запас прочности позволяет учитывать подобные факторы, но конкретное его значение должно определяться требованиями к конкретному изделию.

Пример: лента для стяжного ремня

Допустим, производитель использует полиэфирную ленту с разрывной нагрузкой 5000 кгс.

Было бы ошибкой написать:

допустимая нагрузка ремня — 5000 кг.

Готовый ремень имеет швы, натяжной механизм и концевые элементы. Кроме того, его способность удерживать груз зависит от способа крепления.

Для крепёжных ремней используется показатель LC — Lashing Capacity, то есть способность ремня воспринимать усилие при креплении груза. В документах по EN 12195-2 для готового ремня испытательная разрывная сила связана с LC установленным нормативом образом; при этом LC отдельно подчёркивается как величина, которую нельзя принимать за допустимую массу закрепляемого груза.

Отсюда два вывода:

разрывная нагрузка исходной ленты ≠ LC готового ремня;

LC ремня ≠ масса груза, который можно просто считать равным этому числу.

Для расчёта крепления учитываются схема установки ремней, трение, углы и другие параметры.

Почему шов может изменить прочность готового изделия

После того как лента превращается в готовый ремень или стропу, нагрузка проходит уже не только через цельное полотно.

Появляется соединение. На его прочность влияют:

• схема строчки;
• длина прошиваемой зоны;
• количество рядов;
• свойства швейной нити;
• размер стежка;
• положение шва относительно края;
• качество изготовления.

Поэтому высокая разрывная нагрузка исходной ленты ещё не гарантирует такую же величину для готовой петли или ремня.

То же касается металлической фурнитуры: если крюк или натяжной механизм имеет меньшую допустимую нагрузку, именно этот элемент может ограничивать характеристики всего изделия.

кг и кгс — это не одно и то же

При описании технических характеристик встречаются обозначения кг и кгс, которые нередко смешивают.

Но физически это разные величины.

Килограмм, кг — единица массы.

Килограмм-сила, кгс — единица силы.

Разрывную нагрузку корректнее выражать как силу: например, в ньютонах, килоньютонах или килограммах-силы.

По международной системе единицей силы является ньютон. Один килограмм-сила соответствует 9,80665 Н.

Поэтому формулировка:

разрывная нагрузка 5000 кгс

технически отличается от:

масса 5000 кг.

Цифры могут выглядеть одинаково, но обозначают разные физические величины.

Что такое ньютон и килоньютон

Ньютон обозначается буквой N (Н) и является единицей силы.

Для больших нагрузок удобнее использовать килоньютоны:

1 кН = 1000 Н.

Поскольку:

1 кгс = 9,80665 Н,

получаем приблизительно:

Для быстрых приблизительных расчётов иногда принимают:

100 кгс ≈ 1 кН.

Но в технической документации при необходимости точного пересчёта следует использовать коэффициент 9,80665 Н на 1 кгс.

Что означает daN

daN — деканьютон.

Один деканьютон равен:

1 daN = 10 Н.

Эта единица удобна при работе с крепёжными ремнями, поскольку по числовому значению она близка к килограмму-силе.

Получается:

1 кгс ≈ 0,981 daN;

1 daN ≈ 1,02 кгс.

Разница невелика, поэтому, например, обозначение LC 2000 daN визуально напоминает «около двух тонн силы». Но переводить эту маркировку непосредственно в разрешённую массу груза нельзя.

Как перевести кгс в кН

Формула:

кН = кгс × 9,80665 ÷ 1000

Например, имеется техническая лента с разрывной нагрузкой 5000 кгс:

5000 × 9,80665 ÷ 1000 = 49,03 кН.

То есть:

5000 кгс ≈ 49 кН.

Если разрывная нагрузка составляет 14 000 кгс:

14 000 × 9,80665 ÷ 1000 ≈ 137,3 кН.

Эти расчёты только переводят одну единицу силы в другую. Они не определяют рабочую нагрузку изделия.

Как перевести кН в кгс

Используют обратную формулу:

кгс = кН × 1000 ÷ 9,80665

Например:

50 кН × 1000 ÷ 9,80665 ≈ 5099 кгс.

То есть 50 кН — это приблизительно 5100 кгс.

Как перевести кгс в daN

Поскольку 1 daN = 10 Н:

daN = кгс × 9,80665 ÷ 10.

Для 5000 кгс:

5000 × 9,80665 ÷ 10 ≈ 4903 daN.

Для бытовой оценки эти значения очень близки, но при составлении технических характеристик лучше не заменять одну единицу другой без пересчёта.

Почему у готового изделия нагрузка может быть ниже, чем у исходной ленты

Рассмотрим упрощённый пример.

Есть полотно с высокой прочностью на разрыв. Из него делают ремень, прошивают петлю и устанавливают металлический крюк.

Теперь в системе есть несколько потенциально слабых участков:

1. сама лента;
2. участок перегиба;
3. шов;
4. петля;
5. крюк;
6. натяжное устройство.

Даже если лента выдерживает большое усилие, первым может разрушиться другой элемент.

Именно поэтому характеристики сырья и характеристики готового изделия должны рассматриваться отдельно.

Можно ли по разрывной нагрузке выбрать ленту для изделия

Использовать этот показатель при подборе нужно, но одного его недостаточно.

Кроме прочности учитывают:

• материал ленты;
• ширину;
• толщину и структуру;
• удлинение под нагрузкой;
• условия эксплуатации;
• способ соединения;
• тип используемой фурнитуры;
• характер нагрузки.

Например, полиамид отличается большей способностью к растяжению, чем полиэфир. Поэтому материалы с похожей разрывной нагрузкой могут совершенно по-разному вести себя в готовом изделии.

На сайте «ТЛ-Про» технические ленты производятся из полиамидных, полиэфирных и полипропиленовых нитей, а параметры могут подбираться под техническое задание заказчика.

Почему динамическая нагрузка требует отдельного внимания

Статическое растяжение и рывок — разные условия.

Представим ремень, к которому плавно прикладывают усилие 1000 кгс. Это одна ситуация.

Теперь представим ту же систему, в которой сначала существует слабина, а затем движущийся объект резко выбирает её. Возникает динамическое воздействие, и пиковое усилие может существенно отличаться от простой статической нагрузки.

Поэтому для буксировочных, страховочных, грузоподъёмных и других ответственных изделий нельзя оценивать безопасность только по массе объекта и числу на характеристике ленты.

Конструкция должна рассчитываться с учётом её реального назначения.

Что означает маркировка LC на стяжном ремне

На готовых крепёжных ремнях можно встретить, например:

LC 2500 daN.

LC показывает способность готового крепёжного изделия воспринимать усилие в предусмотренной схеме крепления.

Это не означает:

ремнём можно закрепить любой груз массой 2500 кг.

Необходимое количество ремней зависит от способа крепления, коэффициента трения, направления возможного перемещения груза, углов установки ремней и других условий.

Поэтому LC нужно воспринимать как характеристику ремня, а не как готовый ответ на вопрос о максимальной массе перевозимого груза.

Разрывная нагрузка ленты и разрывная нагрузка ремня — одно и то же?

Нет.

Если производитель технической ленты указывает:

разрывная нагрузка — 5000 кгс,

речь идёт о характеристике материала, проверяемого по соответствующей методике.

Если производитель готового ремня приводит испытательную разрывную силу всего изделия, испытывается уже система с соединениями и фурнитурой.

Сравнивать эти цифры напрямую можно только при понимании методики испытаний и нормативных требований.

Почему нельзя использовать повреждённое изделие до расчётного предела

Рабочие характеристики предполагают исправное состояние изделия.

Истирание, порезы, повреждение швов, химическое воздействие и деформация фурнитуры способны уменьшить фактическую прочность.

Поэтому первоначальная разрывная нагрузка материала не является гарантией того, что бывший в эксплуатации ремень сохраняет исходную способность воспринимать усилие.

Особенно внимательно нужно относиться к изделиям, работающим на острых кромках: перегиб и истирание могут существенно ослабить текстильный материал. В рекомендациях по креплению грузов поэтому отдельно предусматривается защита ремня на острых и абразивных гранях.

Как читать характеристики технической ленты

Если в карточке указано:

ЛТЛ 50-5000
ширина — 50 мм
разрывная нагрузка — не менее 5000 кгс,

это следует понимать так:

• 50 мм — ширина ленты;
• 5000 кгс — минимально заявленная разрывная нагрузка материала для данного артикула;
• значение относится к технической ленте, а не автоматически к готовому ремню;
• допустимая нагрузка изделия определяется после учёта его конструкции и требований к применению.

Такой артикул присутствует, например, в ассортименте полиэфирных лент «ТЛ-Про» для производства стяжных ремней.

Какие данные нужны при заказе технической ленты

Если лента закупается для изготовления ответственного изделия, вместо формулировки «нужна лента на пять тонн» лучше составить более точное техническое задание.

В нём полезно указать:

• назначение готового изделия;
• требуемую ширину;
• требуемую разрывную нагрузку;
• допустимое удлинение;
• материал;
• цвет;
• тип фурнитуры;
• условия эксплуатации;
• предполагаемый способ соединения;
• нормативные требования к готовому изделию.

Так поставщику проще подобрать подходящий материал, а заказчику — избежать неправильной трактовки характеристик.

Кратко: чем отличаются три понятия

Разрывная нагрузка отвечает на вопрос «какое предельное усилие выдержал материал при испытании?»

Рабочая — «какую нагрузку разрешено прикладывать при эксплуатации?»

Запас прочности — «насколько эксплуатационный режим удалён от предельного состояния?»

Эти показатели связаны между собой, но не являются взаимозаменяемыми.

Что нужно запомнить

Число в строке «разрывная нагрузка» нельзя использовать как допустимую массу груза. Разрывная нагрузка характеризует предельную прочность материала или изделия, тогда как рабочая нагрузка устанавливается для конкретного применения.

При этом кгс, кН и daN — это единицы силы, а килограмм — единица массы. Для ориентировочного пересчёта 1000 кгс соответствует примерно 9,81 кН или 981 daN.

Если техническая лента используется для изготовления стяжного ремня, стропы, страховочного элемента или другой ответственной конструкции, характеристики готового изделия нельзя определять только по прочности исходной ленты. Нужно учитывать швы, фурнитуру, условия эксплуатации, применяемый стандарт и испытания всей конструкции.
